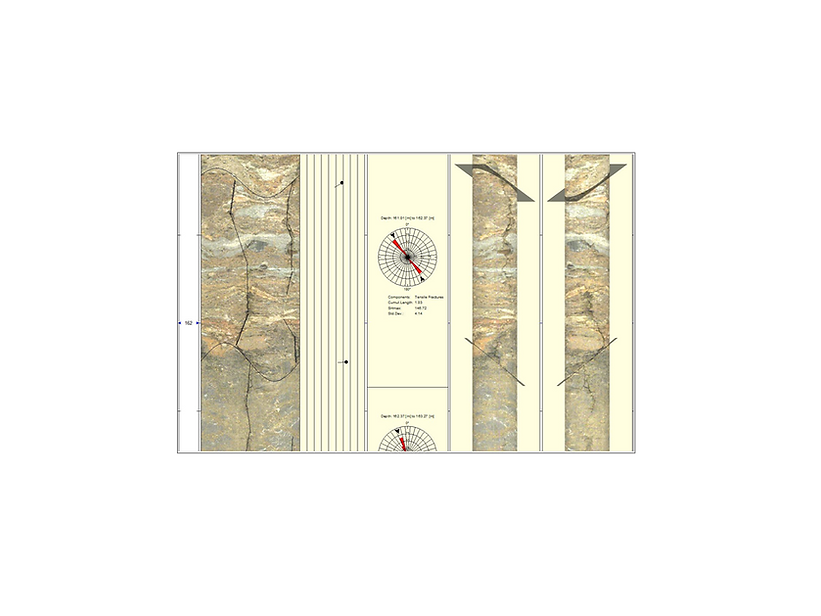

Análisis tensional de macizo rocoso
Mediante estas sondas es posible llevar a cabo un análisis estructural y definir de forma precisa cual es la orientación de los esfuerzos tensionales horizontales (SH y Sh), parámetro fundamental en proyectos que conllevan la excavación de galerías, túneles o cavernas a una profundidad elevada.
TESTIFICACIÓN GEOFÍSICA
La testificación geofísica de sondeos consiste en el registro continuo de uno o varios parámetros físicos a lo largo del mismo, empleando sondas que se desplazan por su interior.
Entre las propiedades físicas o parámetros medidos, cabe citar el potencial espontáneo, resistividad eléctrica, radiactividad natural, temperatura, conductividad y flujos de agua, velocidad de las ondas mecánicas, imagen de las paredes de la perforación, caliper, etc.
La información obtenida mediante este proceso se suele representar de forma habitual en un documento en el que la profundidad se sitúa en el eje vertical y de forma descendente, mientras que los parámetros medidos, se sitúan en el eje horizontal. Este documento constituye el registro o diagrafía.
La interpretación de los distintos registros o de las variaciones que se produzcan permite caracterizar las formaciones geológicas atravesadas por la perforación.
Trayectometría
A partir de la medida de Tilt y Azimut, y tras calcular los datos correspondientes al Easting, Northing y TVD, es posible definir con precisión milimétrica la trayectoria seguida por la perforación, situando los datos obtenidos mediante otras sondas en el lugar correcto y sin error, así como los datos correspondientes a análisis estructural y tensional.
Análisis Estructural
El análisis estructural que se puede llevar a cabo mediante estas sondas permite realizar un estudio geológico de detalle de la orientación de las distintas familias de juntas y fracturas que pueden afectar a un macizo rocoso. A partir de la orientación aparente de las juntas y aplicando los datos correspondientes a la trayectometría, se obtiene la orientación real respecto al norte magnético.
Spinner Flowmeter
A partir del análisis de la velocidad de rotación de la hélice de la sonda y junto con la medida del caudal extraido mediante bombeo durante el registro de datos es posible definir de forma precisa la dinámica de flujos en el interior del sondeo o pozo, delimitando zonas de aporte o salida de agua, calcular de forma porcentual cada una de estas zonas, así como cuantificar el volumen que aportan o pierden los distintos tramos definidos tras el procesado y análisis de los datos obtenidos.
Sónico de Onda Completa
La medida de la velocidad sónica Vp y Vs permite valorar el estado en el que se encuentra el macizo rocoso testificado, obteniendo los parámetros correspondientes a los módulos dinámicos de deformación (Young, Cizalla, Rigidez) e índice Poisson y definir la posición de fallas o fracturas. Igualmente, es posible realizar un análisis para obtener información sobre la permeabilidad o definir si la cementación de una zona entubada es correcta o no.
Gamma Natural / Resistividad Normal 16"-64", Potencial Espontáneo (SP), Resistencia puntual (SPR)
La resistividad de una formación geológica expresa la oposición que presenta la misma al paso de la corriente eléctrica, y se expresa en Ωm.
Es una propiedad anisótropa, ya que las condiciones particulares de las formaciones geológicas estudiadas generan direcciones preferentes en la circulación de los fluidos, por lo que, los valores de resistividad varían dependiendo de la orientación de los planos de estratificación, foliación o fracturas, así como de la composición de los fluidos atravesados por la perforación y existentes a una profundidad determinada.
La presencia de minerales metálicos, sulfuros masivos y, de forma general, la mayor parte de las arcillas presentan valores bajos de resistividad, ya que son formaciones conductoras. Materiales cristalinos, por el contrario, presentan una conductividad muy baja, y por tanto, una resistividad elevada.
